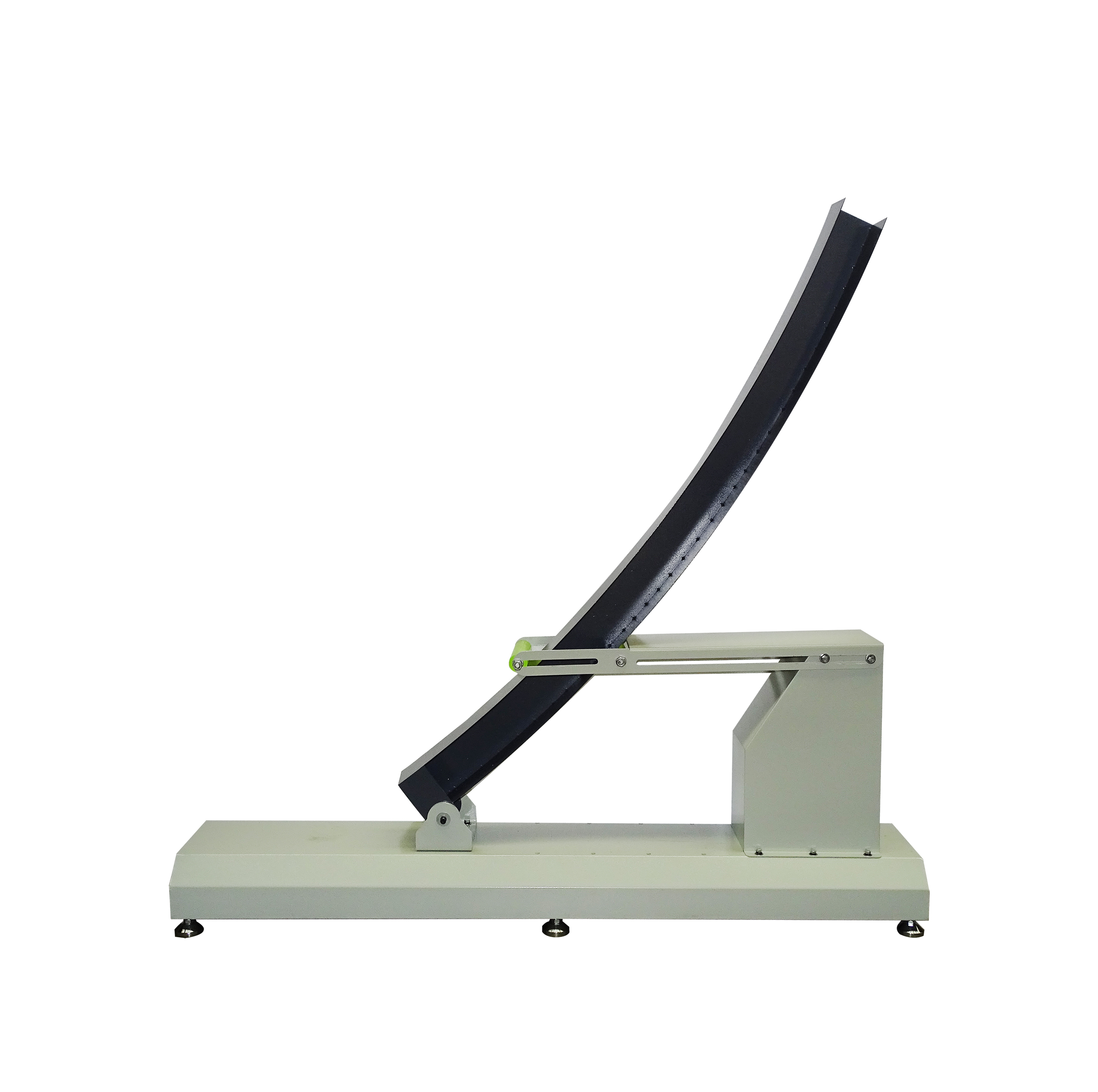

LHSL-225L型 金屬波紋管彎曲后抗?jié)B漏性能試驗裝置

本裝置適用于以鍍鋅或非鍍鋅低碳鋼帶螺旋折疊咬口制成，表面呈波紋狀輪廓，用于后張法預應力混凝土結構或構件中預留孔道的金屬管�？箟簭澢�后抗?jié)B漏性能試驗。

滿足中華人民共和國建筑工業行業標準?JG/T 225—2020預應力混凝土用金屬波紋管

技術參數

1.試件長度取1500mm。

2.將試件彎成圓弧形圓管的曲率半徑R應為圓管公稱內徑的30倍

3.扁管短軸方向的曲率半徑R應為4000mm。

4.圓管規格φ：40、 45、 50、 55 、60、 65、 70、 75 、80、 85、 90 、95、 96、 102 、108、 114、 120、 126、 132。

5.扁管規格：20、22、25、30、37

6.外形尺寸：160×27×185cm

7.重量：40kg

8.試驗方法 、試件豎向放置，下端封嚴，用水灰比為 0.50的普通硅酸鹽水泥漿灌滿試件，觀察表面滲漏情況 30 min;也可用清水灌滿試件，如果試件不滲水，可不再用水泥漿

9.每根試件測試 1次
