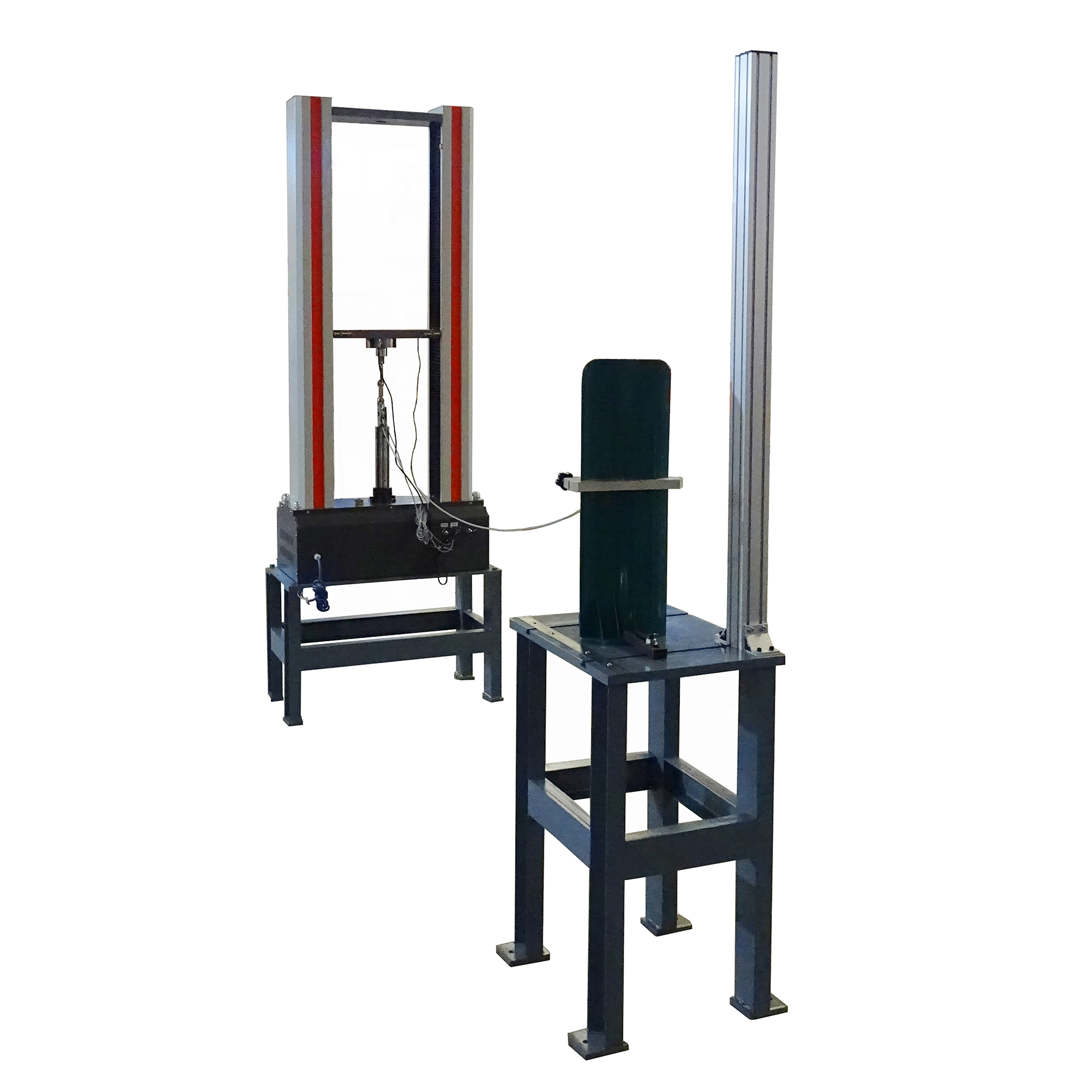

LHFXB-500型 防眩板整體性能試驗機

本試驗機是根據中華人民共和國國家標準GB/T 24718-2009《防眩板》試驗要求，研發生產的，主要測試防眩板抗風荷載及抗變形量試驗。

防眩板整體性能試驗機特點

（一）機械工藝結構：防眩板整體性能試驗機主機架主要由底座、四根立柱和二根高精密滾珠絲杠構成門式框架結構；傳動加載系統采用伺服電機及同步齒形帶減速裝置，帶動高精密滾珠絲杠轉動，再驅動移動橫梁實現加載。

（二）控制及測量系統：防眩板整體性能試驗機采用的Test4.0全數字閉環控制系統進行控制及測量，采用電腦進行試驗過程及試驗曲線的動態顯示，并進行數據處理。試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯。

（三） 技術指標

1、試驗力   1000N（可另加配傳感器來擴展測力范圍）

2、 準確度等級    0.5級3、試驗力測量范圍:  0.2%～100%FS（滿量程）4、 試驗力示值誤差 示值的0.5%以?xún)?nèi)

5、試驗力分辨率: 最大試驗力的±1/1000全程不分檔，且全程分辨率不變

6、力控速率調節范圍 0.005～5%FS/s

7、力控速率控制精度  ：速率＜0.05%FS/s時，為設定值的±2%以?xún)?nèi)8、有效拉伸行程  670mm（含夾具）

9、、有效試驗寬度400mm

10、主機外形尺寸 790x410x1720mm（可訂制尺寸）
