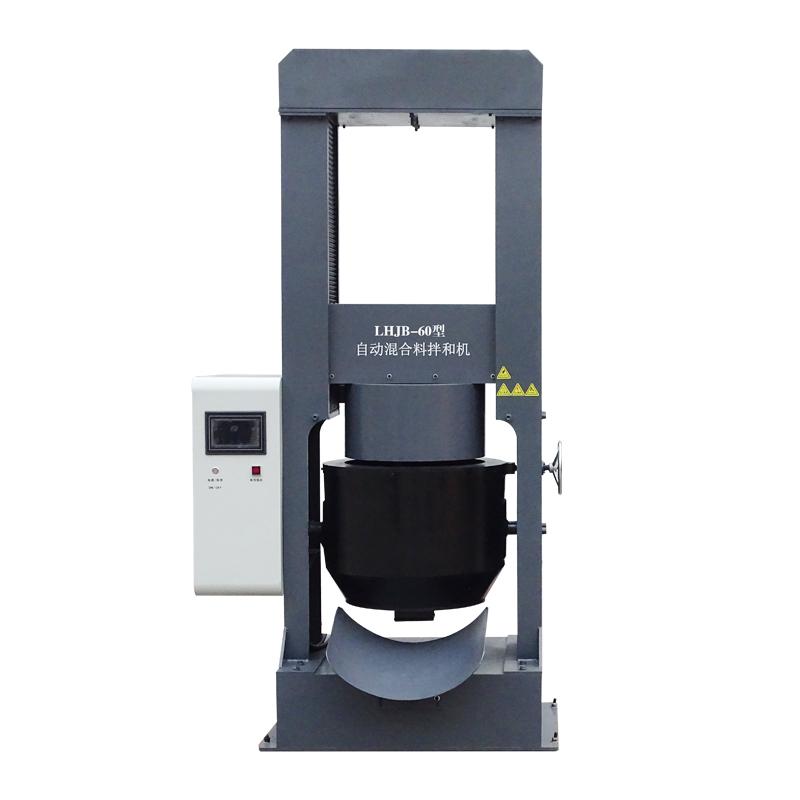

LHJB-60型   自動混合料拌和機

一、用途及適用范圍

本儀器是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中對瀝青混合料拌和的要求設計制造的，適用于瀝青混合料試件制作前的熱拌和。

本說明書介紹的是一種可供在實驗室使用的、基本配置型的LHJB-60自動混合料拌合機。

用戶特殊需求，本公司另可提供一種可在施工現場使用、也可在實驗室使用的全配置型的YD-F03-60 自動混合料拌合機。

 二、主要技術指標和參數

1、拌和鍋拌和量：     60升

2、拌和鍋控溫范圍：   室溫～200℃

3、控溫精度：         ±5℃

4、拌和時間：         0～9999秒

5、拌和電機功率：     4kW

6、升降電機功率：     0.4kW

7、翻轉電機功率：     0.4kW

8、拌和鍋加熱功率：   2×3kW

6、拌和槳轉速         公轉42圈/分，自轉67圈/分

9、外形尺寸           長1400mm×寬750mm×高2400mm

                      攪拌槳升降軸向上運行后的最大高度為3020mm

10、整機重量          1100千克

11、工作環境：        環境溫度 ：-5℃～+50℃，相對濕度： ≤80%

12、工作電源          AC(380±10)V、50Hz，30A，（三相五線制）

三、儀器主要技術特點

1、本儀器以單片機微處理器為控制核心，配以大屏幕(800×480)彩色觸摸顯示屏。采用電加熱絲控制攪拌鍋溫度，配以鉑電阻(Pt100)溫度傳感器測溫。

2、本儀器可在室溫～200°內任意設定拌和溫度，并可設置拌和控制時間，實現了瀝青混合料拌和操作自動化。

3、本儀器拌和鍋?zhàn)畲蟀韬腿萘繛?0升，可廣泛應用于公路、橋梁、機場等施工現場熱熔修補，也可以用于實驗室的樣品試驗。

4、本儀器采用彩色觸摸顯示屏，自主開發的控制、試驗軟件自動完成控溫、攪拌的全過程。、

5、本儀器的操作由顯示屏觸摸鍵及跳轉的二級軟鍵盤完成，具有多種靈活的顯示屏觸摸按鍵配置。參數設置、運行狀態、試驗數據等均中文及圖形顯示，試驗界面直觀清晰，操作簡潔方便。

6、儀器內部自備實時時鐘、大容量存儲器，可對多種檢測數據如溫度、光電輸入自行顯示、處理、儲存等。

7、本儀器具有相序保護功能，可避免因相序錯誤造成的機械損壞。

8、本儀器為落地式結構，設計新穎，結構合理，使用方便。

9、本儀器可選擇自動或手動工作模式，儀器運行、維護非常簡便易行。

10、本儀器除可在實驗室使用的基本配置型的儀器外，另可選配料樣加熱器、瀝青加熱器、登高平臺、運料車等，組成全配置型的儀器，方便用戶在施工現場的熱熔修補。
