LHGR-085 型全自動澆注式瀝青混合料貫入度試驗儀
|
|
二、技術參數
二、
|
序號 |
名稱 |
單位 |
技術參數 |
|
1 |
工位 |
個 |
三 |
|
2 |
貫入桿直徑 |
mm |
25.2 |
|
3 |
荷載總重量（砝碼+貫入桿） |
N |
515±9.8+24.5 |
|
4 |
位移測量范圍 |
mm |
0-20 |
|
5 |
位移精度 |
mm |
±0.01 |
|
6 |
溫度范圍 |
℃ |
室溫-60 |
|
7 |
顯示精度 |
℃ |
0.01 |
|
8 |
控溫精度 |
℃ |
0.2 |
|
9 |
試模內尺寸 |
mm |
70.7（立方體） ±0.5 |
|
10 |
預壓時間 |
min |
10(可選) |
|
11 |
試驗時間 |
min |
60（可選） |
|
12 |
壓力傳感器范圍 |
MPA |
0-1.0 |
|
13 |
電源 |
V |
AC220V±10% 50Hz |
|
14 |
額定功率 |
kw |
1.5 |
|
15 |
環境溫度 |
℃ |
5-35 |
|
16 |
相對濕度 |
% |
﹤80% |
|
17 |
儀器尺寸 |
mm |
1050﹡600﹡ 1550 |
|
18 |
控制臺尺寸 |
mm |
450﹡300﹡120 |
|
19 |
重量 |
kg |
280kg |

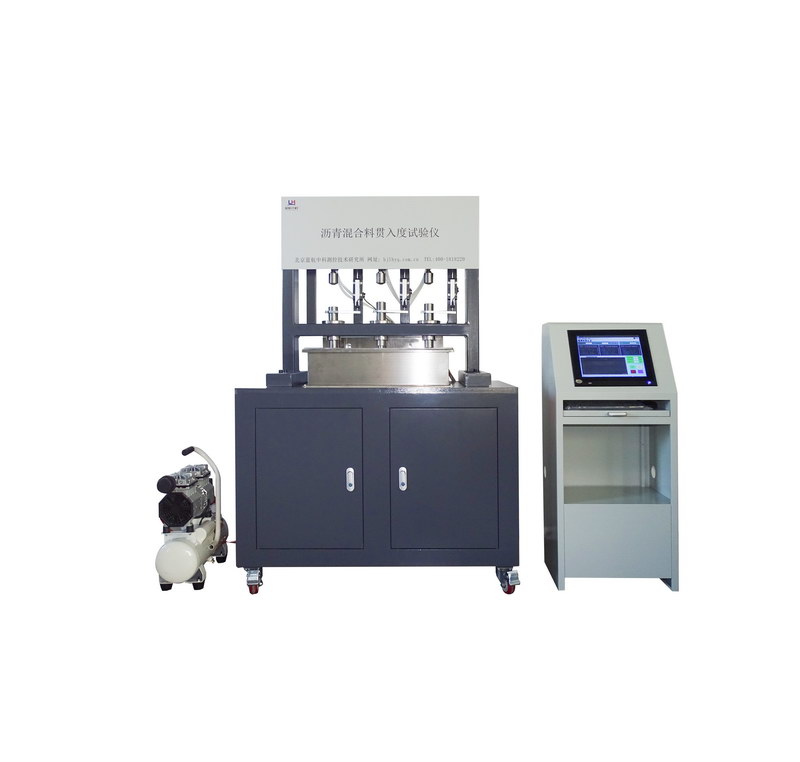

試驗儀為一落地式整體結構，由四個萬向輪落地支撐。主要包含機架、3 工 位加載測試裝置，恒溫水槽，供氣部分、電腦、控制軟件等組成。
隨著國家建設的推進，城市高架立交和鋼橋的建設，對公路鋼橋面鋪裝設計 與施工中特別瀝青混合料技術提出了更高要求，本儀器是將瀝青混合料試塊置入 有水及恒溫的條件下，用氣動加載代替砝碼測量其在固定載荷量下通過 微機軟件采集數據由高精度位移傳感器實時采集貫入量及增量，實現了儀器的自動化，為瀝青混合料在有水條件下的的質量保證提供了依據，也
四、功能特點
1、 本儀器電腦計算機操作控制，液晶顯示，運行穩定可靠。
2、 顯示屏顯示信息全面直觀，可實時顯示荷載時間、位移曲線和數 值，并能實時查看各時間點數據，試驗數據無限儲存，可查看歷史試驗數據，打印試驗報告。
3、 界面操作簡單，主要參數可靈活修改設定。
4、 配有三個試件測試裝置，能夠同時對三塊試件進行貫入度的測試，從而提高了測試的效率和多樣性，更大幅減少試驗時間。
5、 摒棄了以前更換測試砝碼困難，測試效率低、精度差、由氣缸代替砝碼對貫入桿進行恒定的施壓，通過空壓機由電磁閥控制氣缸加載壓力，壓力變送器實時采集加載壓數據，保證加載壓力恒定，免去了工人頻繁的搬動砝碼，減少安全隱患，實現儀器自動化，輕量化。
6、 通過高精度位移傳感器實時采集貫入桿位移數據，能夠達到測量的精確性，避免了人工讀數和計算的誤差，使得測試的貫入度值更加精確。
7、 試驗預壓數據及貫入數據分開記錄處理，使數據判斷更清晰明了。
8、 水浴配置循環功泵，使水浴中的水保持流動并一直恒定在測試所需的溫度， 確保溫度均勻度。
