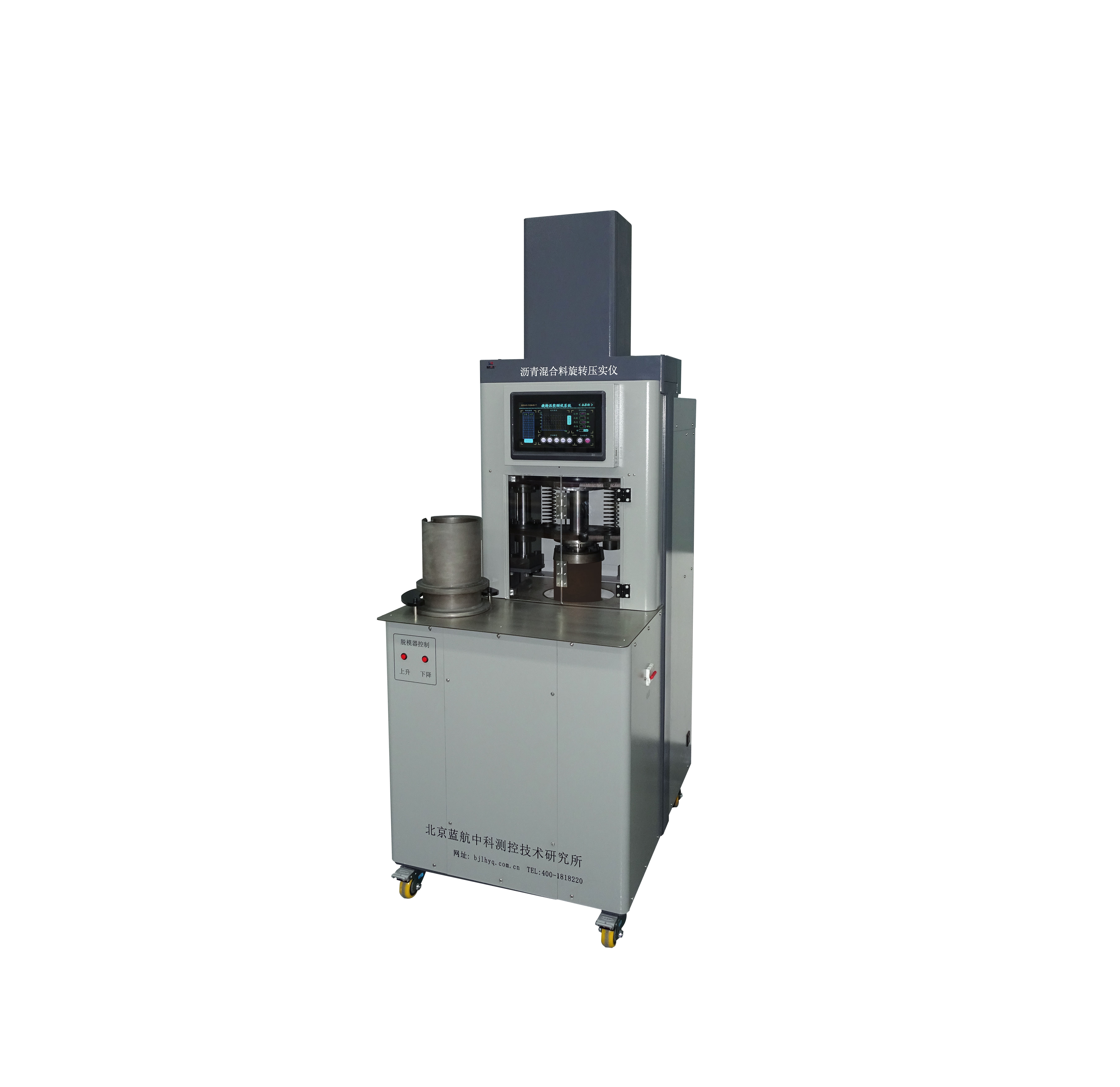

LHXZ-8型瀝青混合料旋轉壓實儀

一、工作原理：

在實驗室內，模擬實際路面材料體積性質和工程屬性，通過揉搓方法在恒定的垂直壓強，恒定的壓實角度及規定的壓實轉速三個主要技術條件下，試件循偏心角度作勻速圓形周期旋轉．恒壓壓實，再去除偏心角度恒壓旋轉整平，完成制備熱拌瀝青混合料圓柱體試件的試驗過程。
本標準中規定的壓實角度是指旋轉壓實儀試驗時的有效內部角度。
二、結構：
旋轉壓實儀主要由反力架、加載裝置、旋轉基座、測力裝置和測位移裝置、計算機控制系統、試模等組成。以應用電子一機械合一技術的旋轉壓實儀結構示意圖。
1、用途：成型試件，供檢測瀝青混合料的物理力學指標采用。
2、工作條件：實驗室工作條件
三、技術參數：
　  滿足公路工程瀝青及瀝青混合料試驗規程JTG E20-2011測量壓實壓力，旋轉次數，試件高度。
進口PLC控制，電腦微機控制操作，可實時顯示各種參數及曲線。
旋轉角度：0～20°   ±0.02° 可調。（出廠前角度已調好，不建議客戶自行調整，如需調整請聯系廠家）
1、壓力100-1000KPA可調
2、壓實次數：0～999次
3、旋轉次數：正轉（按設定壓實角度）0～1000次；反轉（壓實角為0°）0～500次
4、旋轉壓實角精度：小于0.01°
5、位移范圍：0～250mm
6、電源電壓：380V
7、功率：1.1KW
8、環境溫度：≦85%
9、氣動型可做直徑100或150試件
10、外形尺寸：95×73×193cm
11、配件：配置Ф150mm模
12、軟件：完整版的配套軟件
